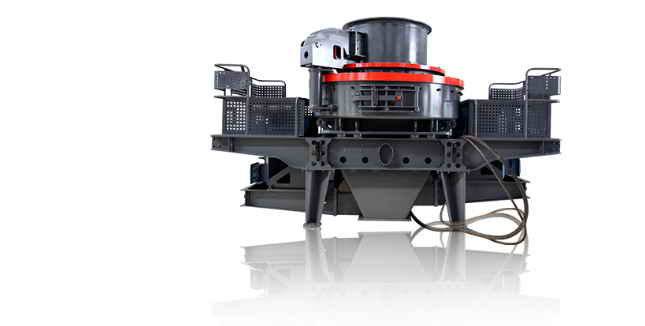

上海磨粉機公司的VSI5X系列沖擊式破碎機（又稱制砂機），是我公司引進德國技術，在VSI破碎機基礎上開發的擁有多項目主產權的新一代產品，集三種破碎模式于一體，已成為機制砂行業的核心設備。
經過系力學分析驗證，VSI5X沖擊破碎機的葉輪和易損部件進行了結構優化，較之傳統沖擊破，物料通過量及破碎比提高了 30％—60％；易損件磨損成本降低40%以上?？紤]到破碎機生產過程中的養護、配件更換等問題，我們引入半自動化液壓系統，操作者只需要按下按鈕便可以打開機頂蓋，進行檢修等操作，進而降低人工成本、提高工作效率。
根據生產實際，我們發現周護板、沖擊塊等易損件均存在局部磨耗快的問題，因此對該系列易損件進行分體式設計，極大延長了易損件使用壽命，降低易損件使用成本?？紤]客戶制砂和整形的兩種生產需求需要在制砂機的進料和瀑落進料兩種模式之間進行切換，我們對散料盤做了全新的改良設計，操作者可輕易完成模式轉換，減少停機調整時間。

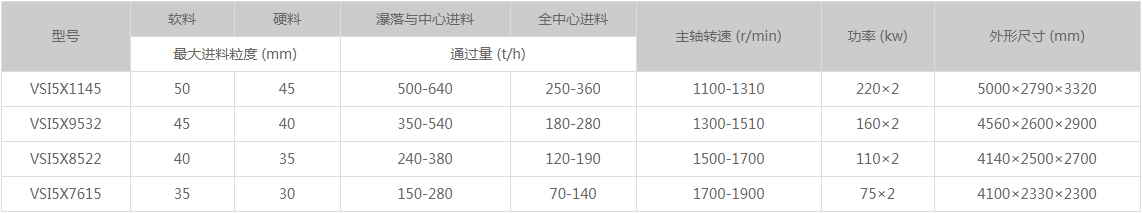

- 進料粒度：0-50mm
- 生產能力：70-640噸/時
- 適用物料：花崗巖、石英、玄武巖、河卵石、石灰石、白云石等
性能優勢
- 采用液壓升降機，使配件更換和機器維修更加簡易和方便。
- 在制砂機的進料和瀑落進料兩種模式之間進行切換，減少停機時間。
- 分體式設計，易損件使用壽命更長。
- 葉輪設計優化，效率提高30%，磨損降低40%。
工作原理
VSI5X立軸式?jīng)_擊破（又稱制砂機）擁有兩種進料模式，全進料:物料落入進料斗，經進料孔進入高速旋轉的轉子后被充分加速并經發射口拋出，首先與反彈后自由下落的一部分物料進行撞擊，然后一起沖擊到周圍的渦流腔內的渦狀料襯上（或反擊塊上），先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，末了經由下部排料口排出。 進料伴隨環狀瀑落進料：物料落入進料斗，再經環形孔落下，被散料盤分成兩股。一股經分料盤進入高速旋轉的葉輪，另一股從分料盤的四周落下，進入葉輪的物料，在葉輪內被迅速加速后高速拋出，首先與散料盤四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到周圍的渦流腔內的渦狀料襯上（或反擊塊上），先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，末了經下部排料口排出。
